Технические характеристики

Условный проход:
DN 50 - DN 1200
Большие значения условного прохода по запросу

Строительная длина:
EN 558 ряд 20
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16/25/40 (до DN 150)
DIN 2501 PN 10/16/25 (DN 200-1200)
DIN 2632/33/34/35
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
- для седла R-PTFE:
DIN 3230 T3 BO (Leckrate 1)
- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -60°C до + 600°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.

Перепад давления:
≤ DN 150 макс. 40 bar
> DN 150 макс. 25 bar

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).

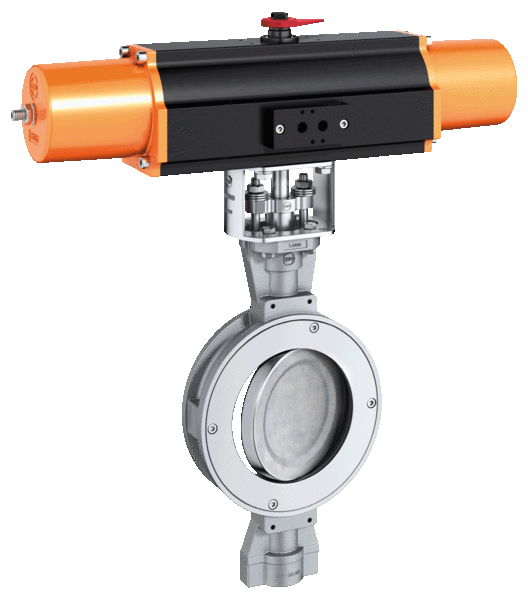

Двухэксцентриковый затвор для межфланцевой установки. Ряд HP представляет подходящее решение для эксплуатации на высоких давлениях и тмпературах путем подбора коррозионно- и термостойких материалов.

Технические характеристики

Условный проход:
DN 50 - DN 1200
Большие значения условного прохода по запросу

Строительная длина:
EN 558 ряд 20
ISO 5752 ряд 20API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16/25/40 (до DN 150)
DIN 2501 PN 10/16/25 (DN 200-1200)
DIN 2632/33/34/35
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
- для седла R-PTFE:
DIN 3230 T3 BO (Leckrate 1)
- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -60°C до +600°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.

Перепад давления:
≤ DN 150 макс. 40 bar
> DN 150 макс. 25 bar

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).

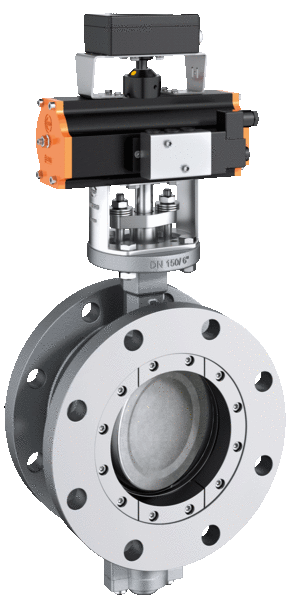

Фланцевый двухэксцентриковый затвор. Надежное перекрытие при экстремальных давлениях и температурных нагрузках.

Технические характеристики

Условный проход:
DN 50 - DN 200
Большие значения условного прохода по запросу

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16
DIN 2632/33
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
- для седла R-PTFE:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO (Leckrate 1)
- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -40°C до + 500°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).

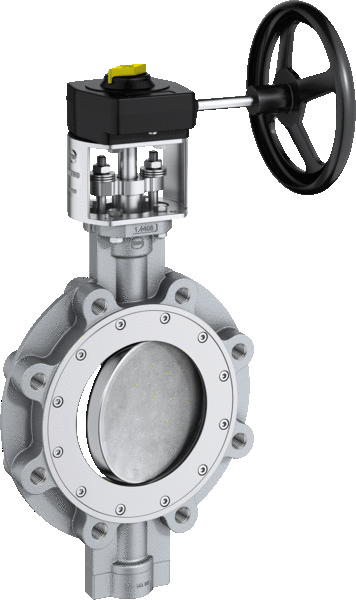

Двухэксцентриковый затвор для межфланцевой установки. Предназначен для эксплуатации на высоких температурах и давлении до 16 бар.

Технические характеристики

Условный проход:
DN 50 - DN 200
Большие значения условного прохода по запросу

Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1

Фланцевое присоединение:
DIN 2501 PN 10/16
DIN 2632/33
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K

Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF

Верхний фланец:
EN ISO 5211
NF E 29-402

Маркировка:
DIN EN 19

Класс герметичности:
- для седла R-PTFE:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO (Leckrate 1)
- для седла Inconel:
DIN 3230 T3 BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI

Стандарт применения:
EN 593 (DIN 3354)

Область температур:
от -40°C до + 500°C в зависимости от давления, среды и материального исполнения. Более высокие температуры по запросу.

Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры (уплотнение: R-PTFE).

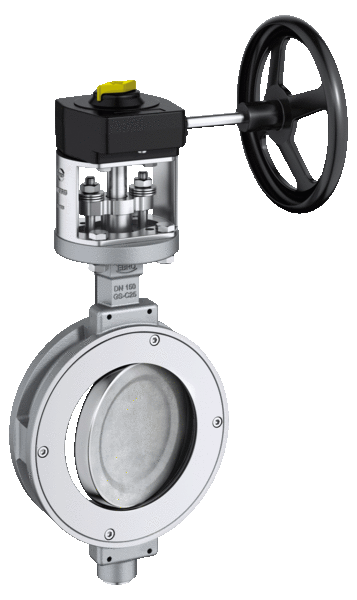

Фланцевый двухэксцентриковый затвор. Предназначен для эксплуатации на высоких температурах и давлении до 19 бар.

Технические характеристики

Nominal diameter:
DN 80 – DN 600

Face-to-face:
EN 558 Series 13
others upon request

Flange accomodation:
ASME Class 150
ASME Class 300
AS 4087 PN 16/21

Flange Surface Design:
EN 1092 Form A/B
ASME RF, FF

Marking:
EN 19

Tightness check
ISO 5208, Category 3
- for R-PTFE seat: EN 12266 (Leakage rate A)
- for Inconel seat: EN 12266 (Leakage rate B)

Temperature range:
-60°C bis +600°C

Operating pressure:
≤ DN 150, 40 bar
> DN 150, 25 bar

Vacuum:
up to 1mbar absolute

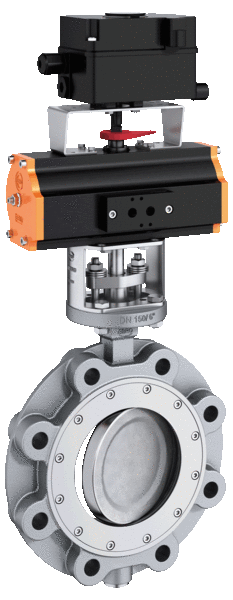

Двухфланцевый поворотный дисковый затвор HP 112: DN 80 – DN 600 имеет двойной эксцентриситет. Характеризуется жестким соединением между шпинделем и диском.

При помощи тангенциального расположения конических штифтов обеспечиваются низкие напряжения сдвига. В целях точного центрирования запорного диска на данном устройстве применяются подшипники, не требующие обслуживания.
