Технические характеристики
Условный проход:
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 2
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, Form A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 10 бар (16 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 10 бар (16 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 2
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, Form A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 10 бар (16 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 10 бар (16 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C

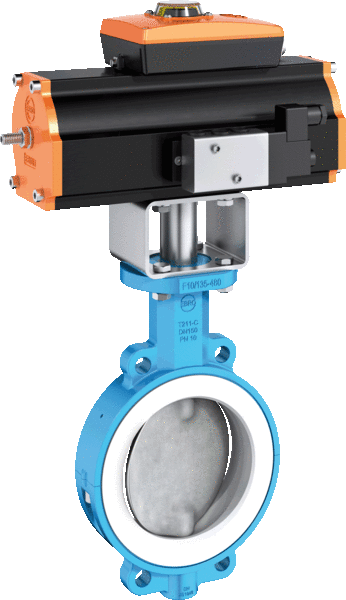

Межфланцевый запорно-регулирующий затвор для применения в химической промышленности на агрессивных средах.
Скачать информацию по затвору
Технические характеристики
Технические характеристики
Условный проход:
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 2
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 10 бар (16 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 10 бар (16 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C
Условный проход:
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 2
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 10 бар (16 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 10 бар (16 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C

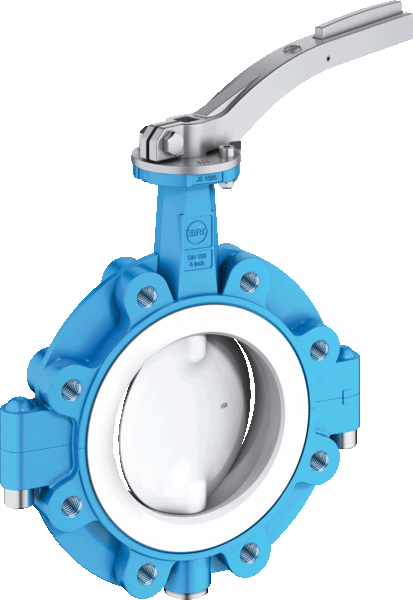

Фланцевый запорно-регулирующий затвор для применения в химической промышленности на агрессивных средах.
Скачать информацию по затвору
Технические характеристики
Условный проход:
DN 350 - DN 600
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 таблица 6 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 6 бар (10 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 6 бар (10 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C
DN 350 - DN 600
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 таблица 6 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI B 16.5 RF, FF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -40°C до + 200°C в зависимости от рабочего давления
Допустимое рабочее давление:
макс. 6 бар (10 бар специальное исполнение)
Допустимый перепад давления:
макс. ∆p 6 бар (10 бар специальное исполнение)
Применение на вакууме:
до 1 мбар полное перекрытие от -10°C до +160°C

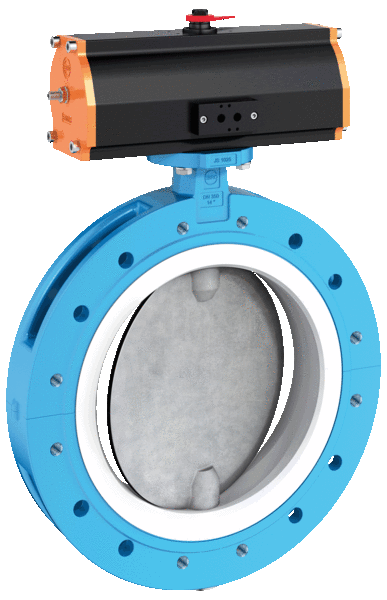

Двухфланцевый запорно-регулирующий затвор для применения в химической промышленности на агрессивных средах.
Скачать информацию по затвору
Технические характеристики
[Translate to Russian:] Nominal diameter:
DN 50 – DN 300'
Other sizes upon request
Face-to-face:
EN 558 Table 20
Flange accommodation:
EN 1092 PN 10/16
ASME B16.5 Class 150
Top flange:
EN ISO 5211
Marking:
EN 19, PAS 1085
Tightness check:
EN 12266 Leakage rate A
Temperature range:
–40°C to +200°C (depending on working pressure)
Operating pressure:
max. 10 bar (16 bar for special version)
Differential pressure:
max. p 10 bar (16 bar for special version)
Vacuum:
up to 1 mbar absolute (with silicon elastomer inserts) from -10°C to +160°C
Documentation:
Delivered with test report 3.1 or 3.2 acc. to EN 10204
DN 50 – DN 300'
Other sizes upon request
Face-to-face:
EN 558 Table 20
Flange accommodation:
EN 1092 PN 10/16
ASME B16.5 Class 150
Top flange:
EN ISO 5211
Marking:
EN 19, PAS 1085
Tightness check:
EN 12266 Leakage rate A
Temperature range:
–40°C to +200°C (depending on working pressure)
Operating pressure:
max. 10 bar (16 bar for special version)
Differential pressure:
max. p 10 bar (16 bar for special version)
Vacuum:
up to 1 mbar absolute (with silicon elastomer inserts) from -10°C to +160°C
Documentation:
Delivered with test report 3.1 or 3.2 acc. to EN 10204

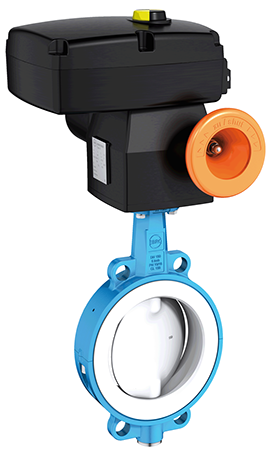

Поворотный дисковый затвор T 211-C: DN 50 – DN 300 имеет футеровку из политетрафторэтилена. Используется в токсичных и в химически-агрессивных средах.
Трубопроводная арматура данной серии затворов удовлетворяет требования Правил PAS 1085. Устройство отличается высокой функциональностью и выпускается из прочных, надежных и качественных материалов для долгой эксплуатации.
Трубопроводная арматура данной серии затворов удовлетворяет требования Правил PAS 1085. Устройство отличается высокой функциональностью и выпускается из прочных, надежных и качественных материалов для долгой эксплуатации.
Скачать информацию по затвору
Технические характеристики
DN 50 – DN 300
Other sizes upon request
Face-to-face:
EN 558 Table 20
Flange accommodation:
EN 1092 PN 10/16
ASME B16.5 Class 150
Top flange:
EN ISO 5211
Marking:
EN 19, PAS 1085
Tightness check:
EN 12266 Leakage rate A
Temperature range:
–40°C to +200°C (depending on working pressure)
Operating pressure:
max. 10 bar (16 bar for special version)
Differential pressure:
max. p 10 bar (16 bar for special version)
Vacuum:
up to 1 mbar absolute (with silicon elastomer inserts) from -10°C to +160°C
Documentation:
Delivered with test report 3.1 or 3.2 acc. to EN 10204
Other sizes upon request
Face-to-face:
EN 558 Table 20
Flange accommodation:
EN 1092 PN 10/16
ASME B16.5 Class 150
Top flange:
EN ISO 5211
Marking:
EN 19, PAS 1085
Tightness check:
EN 12266 Leakage rate A
Temperature range:
–40°C to +200°C (depending on working pressure)
Operating pressure:
max. 10 bar (16 bar for special version)
Differential pressure:
max. p 10 bar (16 bar for special version)
Vacuum:
up to 1 mbar absolute (with silicon elastomer inserts) from -10°C to +160°C
Documentation:
Delivered with test report 3.1 or 3.2 acc. to EN 10204

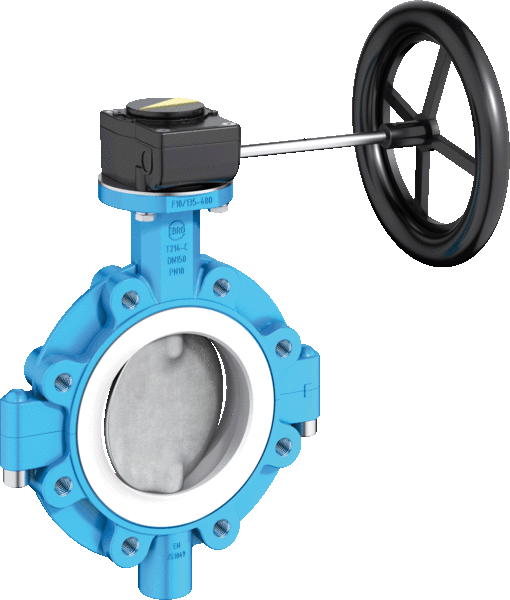

Технологический затвор T 214-C: DN 50 – DN 300 является поворотным дисковым устройством с футеровкой, сделанной из политетрафторэтилена.
Данное изделие разработано специально для работы с химически агрессивной и токсичной средой. Арматура этой модели удовлетворяет требования Правил PAS 1085. Имеет проверенную конструкцию и уплотнения из PTFE между футеровкой и диском.
Данное изделие разработано специально для работы с химически агрессивной и токсичной средой. Арматура этой модели удовлетворяет требования Правил PAS 1085. Имеет проверенную конструкцию и уплотнения из PTFE между футеровкой и диском.
Скачать информацию по затвору
