Технические характеристики
Условный проход:
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.

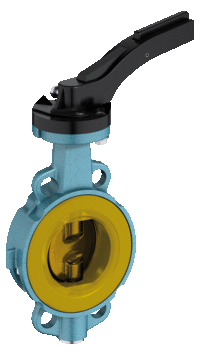

Межфланцевый затвор универсального применения в соответствии EN 593. Разнообразие материального исполнения корпуса, диска и уплотнения позволяет применение в различных областях промышленности.
Скачать информацию по затвору
Признаки качества
Технические характеристики
Условный проход:
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.

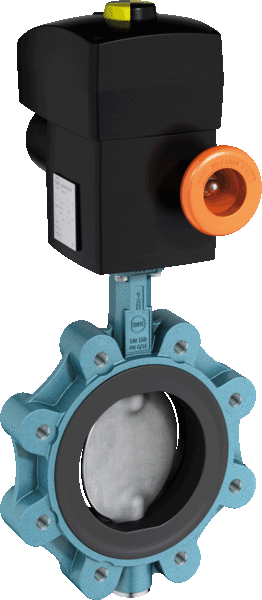

Фланцевый затвор с резьбовыми отверстиями. Это исполнение позволяет монтировать затвор в качестве концевого и производить одностороннее закрытие трубопроводов глухим фланцем.
Скачать информацию по затвору
Технические характеристики
Условный проход:
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Маркировка:
DIN EN 19
Верхний фланец:
EN ISO 5211
NF E 29-402
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, Kategorie 3
API 598 Tabelle 5
ANSI B 16-104, Class VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -10°C до + 90°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 6 бар
Допустимый перепад давления:
макс. ∆p 6 бар
DN 50 - DN 300
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Маркировка:
DIN EN 19
Верхний фланец:
EN ISO 5211
NF E 29-402
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, Kategorie 3
API 598 Tabelle 5
ANSI B 16-104, Class VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -10°C до + 90°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 6 бар
Допустимый перепад давления:
макс. ∆p 6 бар
Межфланцевый затвор со специальным покрытием проточной части и диска для применения на абразивных средах.
Скачать информацию по затвору
Технические характеристики
Условный проход:
da 50 (DN 40) - da 630 (DN 600) (SDR 11)
da 50 (DN 40) - da 500 (DN 500) (SDR 17 / SDR 17,6 / SDR 33)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10
Верхний фланец:
EN ISO 5211
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения
Допустимое рабочее давление:
макс. 10 bar SDR 11,0 (PE-80)
макс. 10 bar SDR 17,0 (PE-100)
макс. 6 bar SDR 17,6 (PE-80)
макс. 5 bar SDR 33,0 (PE-100)
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
da 50 (DN 40) - da 630 (DN 600) (SDR 11)
da 50 (DN 40) - da 500 (DN 500) (SDR 17 / SDR 17,6 / SDR 33)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 10
Верхний фланец:
EN ISO 5211
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения
Допустимое рабочее давление:
макс. 10 bar SDR 11,0 (PE-80)
макс. 10 bar SDR 17,0 (PE-100)
макс. 6 bar SDR 17,6 (PE-80)
макс. 5 bar SDR 33,0 (PE-100)
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
Межфланцевый затвор с эластомерным уплотнением с уменьшенным внутренним диаметром для установки на трубопроводы PE/PP.
Скачать информацию по затвору
Технические характеристики
Условный проход:
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
DN 20 - DN 1200 (DN 20 только PN10/16)
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
BS 5155 ряд 4
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211 NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, класс VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
Затвор с двойным фланцем предназначен для применения в контурах олаждения, в контурах технической воды, в судстроении, нефтехимической промышленности, электростанциях. Исполнение с двойным фланцем упрощает одностороннее закрытие трубопровода глухим фланцем.
Скачать информацию по затвору
Технические характеристики
Условный проход:
DN 150 - DN 2000
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, таблица VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
DN 150 - DN 2000
Строительная длина:
EN 558 ряд 20 (DIN 3202 T3 K1)
ISO 5752 ряд 20
API 609 таблица 1
NF E 29-305.1
Фланцевое присоединение:
DIN 2501 PN 6/10/16
ANSI B 16.5, класс 150
MSS SP44 класс 150
AWWA C 207
AS 2129 таблица D и E
BS 10 таблица D и E
JIS B 2211-5 K
JIS B 2212-10 K
Форма уплотнительной поверхности фланца:
DIN 2526, форма A-E, ANSI RF
Верхний фланец:
EN ISO 5211
NF E 29-402
Маркировка:
DIN EN 19
Класс герметичности:
ГОСТ 9544-93 класс А
DIN 3230 T3 BO, BN (Leckrate 1)
ISO 5208, категория 3
API 598 таблица 5
ANSI B 16-104, таблица VI
Стандарт применения:
EN 593 (DIN 3354)
Область температур:
от -20°C до + 160°C в зависимости от давления, среды и материального исполнения.
Допустимое рабочее давление:
макс. 16 бар
Допустимый перепад давления:
макс. ∆p 16 бар
Применение на вакууме:
до 0,2 бар полное перекрытие, более высокий вакуум в зависимости от среды и температуры.
Затвор с двойным фланцем, с короткой строительной длиной. Область применения: водопроводные станции, судостроение.
Скачать информацию по затвору
